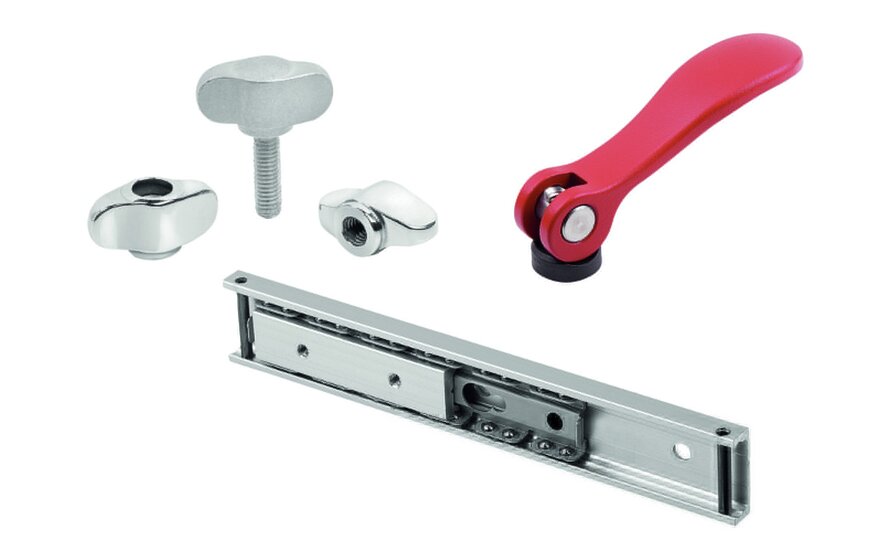

KIPP lleva componentes miniaturizados a espacios reducidos

Los conjuntos mecánicos en dispositivos médicos, sistemas de laboratorio y módulos de automatización compactos suelen dejar poco margen para dimensiones de hardware estándar. Como respuesta a estas limitaciones de espacio, KIPP ha ampliado su cartera con versiones miniatura de componentes operativos y de sujeción ya establecidos, permitiendo su integración en entornos de instalación reducidos sin modificar los principios funcionales básicos.

Funciones estándar adaptadas a restricciones milimétricas
En sectores como la tecnología médica, la metrología y la automatización industrial, los diseñadores requieren cada vez más componentes pequeños que mantengan resistencia mecánica, resistencia a la corrosión y comportamiento de apriete repetible. La nueva gama miniatura de KIPP adapta geometrías conocidas a envolventes reducidas conservando la compatibilidad de roscas y la ergonomía de uso.

El objetivo es permitir transferir conceptos de diseño existentes a ensamblajes compactos sin desarrollar piezas personalizadas, reduciendo el esfuerzo de ingeniería y favoreciendo arquitecturas mecánicas estandarizadas en equipos de producción automatizados.

Perillas miniatura en termoplástico y acero inoxidable
Las perillas de mariposa “Miniwing” trasladan una forma clásica de apriete manual a un formato más pequeño adecuado para zonas de acceso limitado. Además de la versión en termoplástico, KIPP ha introducido una variante en acero inoxidable (K2041).

La nueva versión está disponible en tres formas con roscas de M4 a M8. Fabricadas en aceros inoxidables 1.4308 o 1.4404, proporcionan resistencia a la corrosión y aptitud para entornos higiénicos. Estos materiales se emplean habitualmente en aplicaciones expuestas a agentes de limpieza o humedad, como dispositivos de laboratorio o ensamblajes médicos. La estructura superficial definida mejora el agarre manteniendo un acabado controlado.

Palancas de apriete de mango corto para ensamblajes compactos
KIPP ha añadido palancas de apriete miniatura con longitud de mango de 22 mm a su serie existente. La geometría reducida permite la instalación en espacios de trabajo restringidos donde los mangos estándar interferirían con componentes adyacentes.

La ampliación incluye versiones de fundición a presión de zinc (K0122, K0123 y K1659) y modelos de termoplástico de alta resistencia (K1700, K1701 y K1702). Todas las variantes se ofrecen con rosca interna o externa en M3, M4 y M5. Los usos típicos incluyen dispositivos ópticos, guías de precisión y estaciones de montaje donde se requiere apriete manual repetible dentro de envolventes mecánicas limitadas.

Palancas excéntricas compactas para apriete rápido repetible
La gama de palancas excéntricas también se ha ampliado con longitudes de mango de 22 mm y 28 mm. Las versiones en acero inoxidable (K0645, K0647, K2121, K2126) y las variantes de aluminio (K2120, K2125) están disponibles con roscas M3 y M4.

El mecanismo excéntrico convierte el movimiento rotacional en una fuerza de sujeción definida con posicionamiento repetible, adecuado para cambios rápidos en sistemas de medición, equipos de laboratorio y utillajes de montaje. En espacios reducidos, este principio mecánico permite fijación controlada sin par excesivo ni herramientas adicionales.

Guías telescópicas y guiado lineal en dimensiones reducidas
Para movimiento guiado en ensamblajes estrechos, KIPP ha introducido guías telescópicas compactas y rodamientos lineales con carro interno en aluminio y acero inoxidable. Las longitudes disponibles van de 70 mm a 200 mm.

Los modelos en acero inoxidable (K2453 y K2454) se ofrecen en extensión parcial o total con lubricación estándar o lubricante apto para alimentos, adecuados para entornos higiénicos o alimentarios. Las versiones de aluminio (K2451 y K2452) proporcionan extensión parcial y total con menor masa, ventajosa en estructuras mecánicas ligeras. La gama se completa con rodamientos lineales con carro interno (K2455 y K2456) para un guiado de movimiento suave y preciso.

Estos componentes lineales compactos resultan relevantes para la construcción de maquinaria, automatización de laboratorio, sistemas de medición y otras aplicaciones mecánicas de precisión donde la profundidad de instalación es limitada pero la exactitud posicional sigue siendo crítica.

Hacia arquitecturas mecánicas compactas
Al escalar elementos operativos y de sujeción establecidos a geometrías más pequeñas manteniendo tamaños de rosca estándar y opciones de material, la gama miniatura de KIPP aborda un desafío recurrente en equipos compactos. Los componentes permiten a los ingenieros aplicar principios de fijación y movimiento ya probados dentro de diseños mecánicos restringidos sin recurrir a fabricación personalizada.
